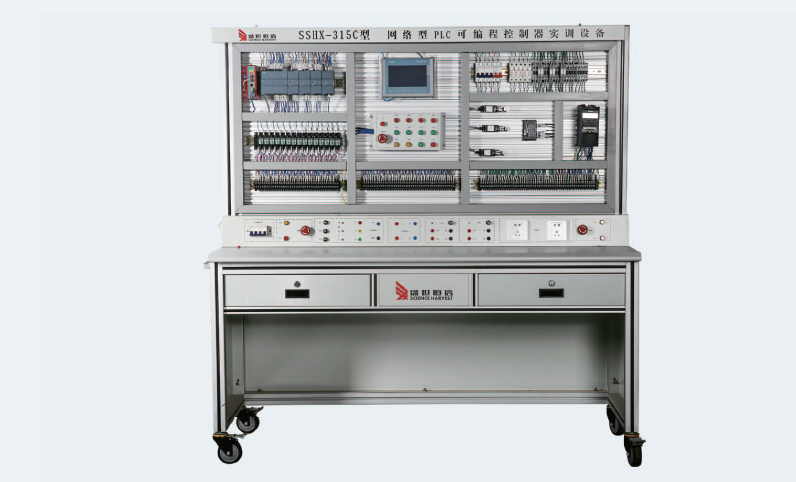

产品概述
本实训装置涵盖两个方面,包含最新的 PROFINET 以及主流的 PROFIBUS 工业现场总线和执行系 统,经过两方面的训练,可以让学生掌握 PLC 系统设计的步骤以及组成部分,将这些功能加以灵活运用, 学生整体项目开发以及动手能力都会得到明显的提高。
该实训装置采用前沿的端子排引线连接技术来替代旧式的安全香蕉插头连接方式,这样便可以使 学生更深程度地了解真实 PLC 的接线方式,另外,系统带有自我保护功能,实用安全性能高。适合于 高等院校、职业院校、技工院校、职业培训学校电气工程及其自动化类相关专业的实训与教学。
系统组成
可编程控制器实训装置由触摸屏、SIMATIC S7 主机组件及其它模块组成。
● 交流电源接口部分:三相四线 380V 交流电源供电,每一相具有上电指示,带熔断器,配有五 孔插座用于实验仪器供电。 ● 直流电源接口部分:电源接口板提供工业常用直流电源,包含两路 DC5V 电源、两路 DC24V 电源,电路具有相应保护措施。 ● 按钮盒:按钮盒中所有按钮的接线端子引出至端子排,端子排上清晰标注每个端子对应的按钮
序号、常开常闭。● PLC 模块:PLC 组成部分已将接线端子引出至端子排,包含 CPU 本体的输入输出、扩展模块的 各个接线端子。 ● 继电器模块:设备配备多个直流继电器,方便学生依据老师要求自行设计电路。 ● 电力拖动:电力拖动部分包含常用的交流接触器、热继电器等低压元件,同时搭配三相交流异 步电动机。 ● 驱动部分:实训设备配备西门子 MM440 变频器,与电动机相结合,可以完成变频器相关实训
课程。 ● 整体实训设备配备四个典型实训实物模型,有助于开展综合性实训课程。
实训项目
● 三相异步交流电动机正反转控制电路安装、调试 ● 三相异步交流电动机星三角降压启动控制电路安装、调试 ● TIA 软件的应用训练 ● smart200PLC 基本逻辑指令训练 ● HMI 与 PLC 通信建立 ● PLC 多机通讯 ● 变频器模拟信号操作 ● 变频器多速度段控制 ● 直线模组控制训练 ● 交通灯模型控制训练 ● 电梯模型控制训练 ● 系统组态 ● 1500PLC 基本逻辑训练 ● HMI 基本对象组态 ● HMI 与 PLC 联合仿真调试训练 ● 变频器功能参数设置与操作 ● 抢答器模型控制训练 19 www.ss-hx.com 产 品 目 录 ● 交通灯模型控制训练 ● 电梯模型控制训练 ● 系统组态 ● 1500PLC 基本逻辑训练 ● HMI 基本对象组态 ● HMI 与 PLC 联合仿真调试训练 ● 变频器功能参数设置与操作 ● 抢答器模型控制
