产品概述

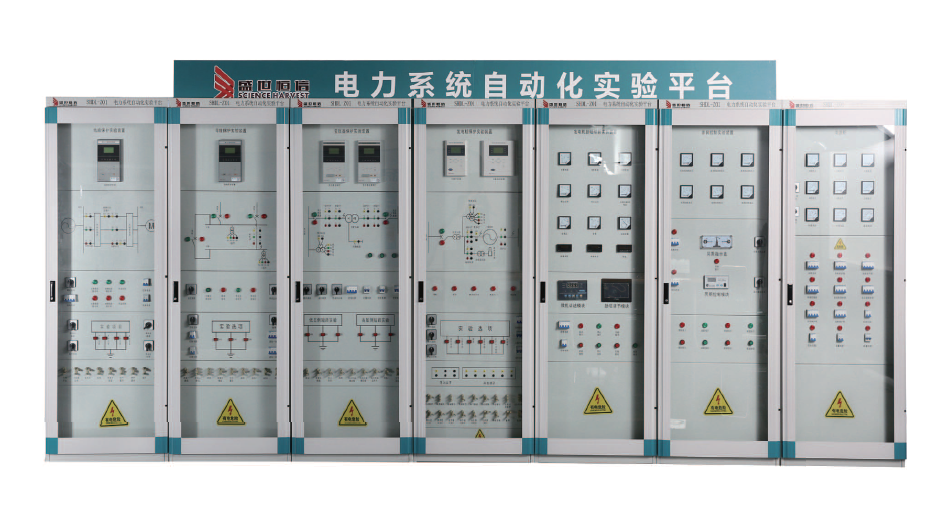

综合实验平台采用电力工业现场 JP-6A 柜体形式，涵盖了电力系统中电能产生、传输、 分配以及使用等相关专业，以应用为主，并具有一定的研究、开发和创新性，目标是培养 创新能力突出、从事电力系统及其自动化相关的系统运行、系统分析、技术开发等方面综 合性技术人才，适用于高职院校及高等院校《电力系统微机继电保护及自动装置》、《电 力系统继电保护》、《电力系统分析》、《电力系统微机线路保护》、《高压线路保护》 等课程的实验教学。

    系统组成

● 电气一次部分

设备采用实物模拟仿真，能够真实反映电力系统稳态、暂态运行工况；能够观察 到电力系统运行工程中的物理过程，通过表计能够获得直观明确的物理概念；系 统接线采用发—变—输—配电结构方式，能够反映现代化电能的生产、传输、分 配和使用的全过程；具有系统正常运行、故障与事故报警系统、系统解列、系统 恢复等不同状态的各种对应情况下的操作功能，保护柜可单独作为继电保护实验 装置使用。

● 电气二次部分

电气二次部分选择工业现场实际应用的设备，具有各种微机自动装置和对应的手动控 制，每台微机自动装置都有 2种控制方式供选择。并且微机自动装置参数可根据实际 教学情况进行修改（可提供不同电压等级系统的定值整定）。能够完成一次设备的测量、 调节、控制、保护等功能；记录设备能够完整反映系统的各种运行状况及参数，符合 实际系统运行时的数据记录与事故分析功能。二次设备满足实践教学的可测试性和可操作性。

● 监控设备

1) 监控设备为电力工业现场实际应用的、先进的、可靠性高的设备，并满足配电自动化、 调度自动化要求。 2) 网络拓扑结构、通信协议满足行业标准。 3) 实现对系统的监视、数据处理与管理、系统运行方式的视觉输出等功能。 4) 监控设备的配置能够反映目前发电厂、变电所电力自动化设置的先进水平。对一次 设备的控制均满足“四遥”功能。 5) 监控系统具有拓展性。
